Czym jest zbrojenie płyty fundamentowej?

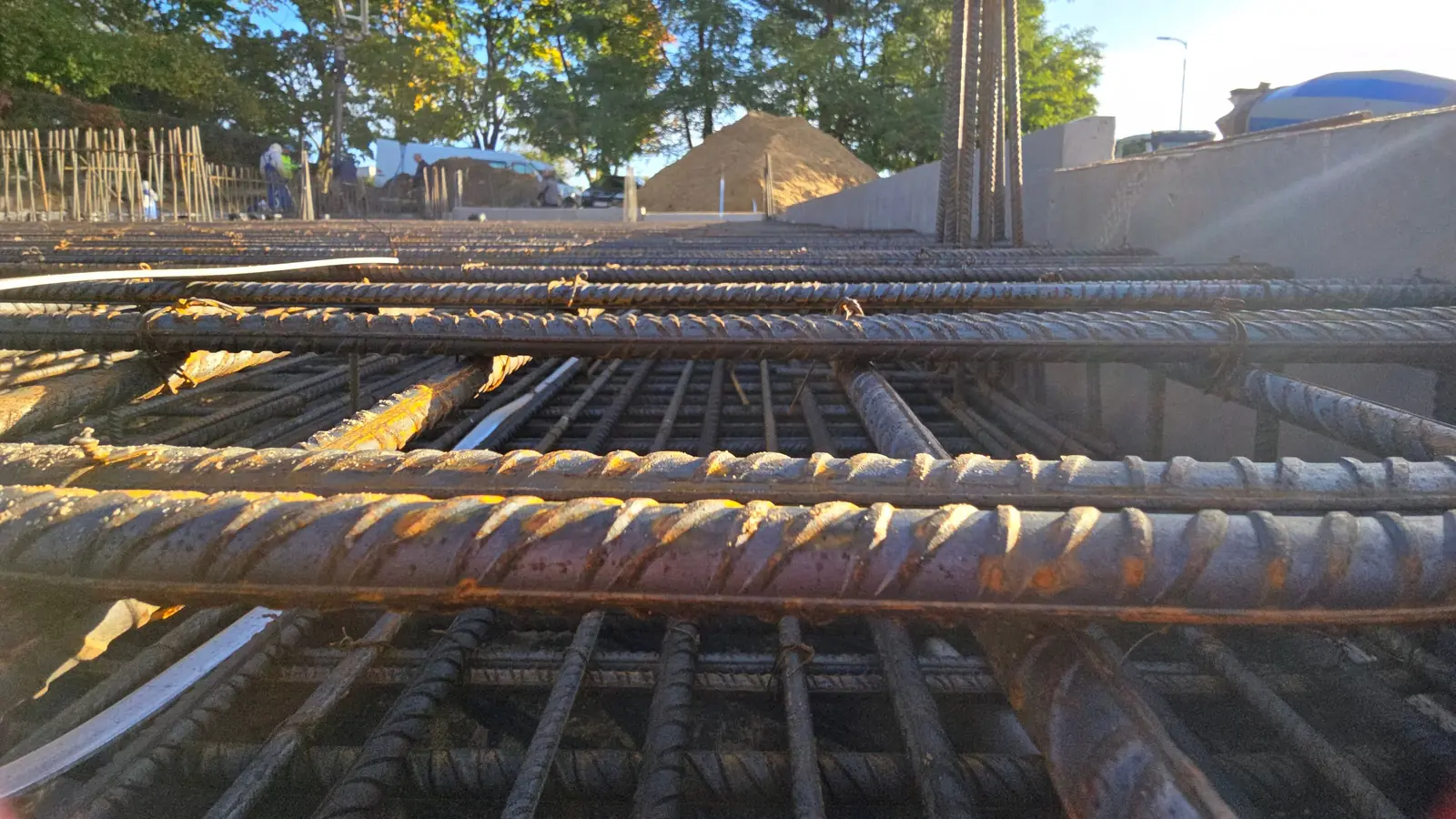

Zbrojenie płyty fundamentowej to kratownica ze stalowych prętów żebrowanych umieszczona wewnątrz betonu — przejmuje siły rozciągające, których sam beton nie udźwignie. Beton dobrze pracuje na ściskanie; źle na rozciąganie. Stal jest odwrotnie. Razem tworzą żelbet — materiał, który pracuje w obu kierunkach i pozwala płycie przenosić obciążenia z całego budynku w sposób przewidywalny i trwały przez dziesiątki lat.

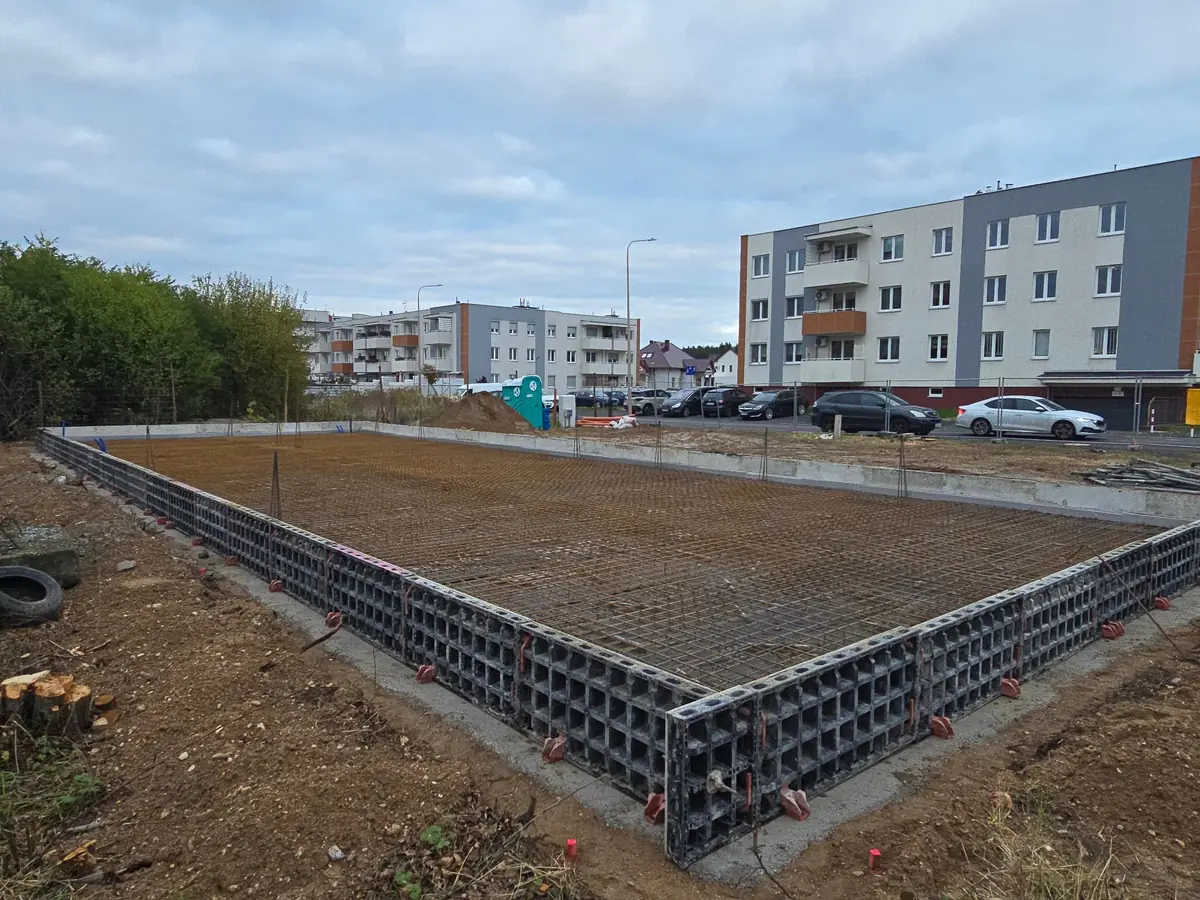

W praktyce zbrojenie składa się z dwóch siatek (górnej i dolnej) ułożonych prostopadle, plus dodatkowych wzmocnień w miejscach, gdzie obciążenia się koncentrują (np. pod ścianami nośnymi, słupami, kominami). Każda siatka to dwa kierunki prętów wiązanych drutem stalowym lub spawanych fabrycznie.

Bez zbrojenia płyta to tylko bardzo gruba posadzka — pęka, osiada nierównomiernie, nie spełnia żadnej z funkcji konstrukcyjnych, dla których ją wybierasz. Dlatego do każdej płyty fundamentowej, niezależnie od typu, idzie projekt konstruktora określający dokładnie schemat zbrojenia.

Jaka stal idzie do zbrojenia płyty fundamentowej?

Standard rynkowy w Polsce to stal żebrowana klasy A-IIIN, najczęściej w gatunkach B500SP lub B500B — o granicy plastyczności 500 MPa. Norma odniesienia: PN-EN 1992-1-1 (Eurokod 2), która dopuszcza wyłącznie stal żebrowaną o granicy plastyczności nie niższej niż 400 MPa.

W praktyce różnica między typami:

• B500SP (najczęściej spotykany w domach jednorodzinnych) — gatunek o wyraźnej granicy plastyczności, profilu żeber polskim (oznaczony EPSTAL), klasie ciągliwości C wg Eurokodu 2 (najwyższa). Lepiej znosi obciążenia sejsmiczne i zmęczeniowe — to ma znaczenie na słabonośnych gruntach i w obiektach narażonych na drgania.
• B500B — klasa ciągliwości B (wystarczająca dla typowych domów), nieco tańsza, częściej spotykana w siatkach fabrycznych.

Co warto wiedzieć: nie kupuje się „stali zbrojeniowej” anonimowo. Każda partia ma atest hutniczy, oznaczenie na pręcie (każdy pręt ma walcowane symbole producenta i klasę), świadectwo dostawy. Dobry wykonawca trzyma te dokumenty i przekazuje je inwestorowi przy odbiorze płyty.

Średnice prętów i rozstaw — jak to się dobiera?

W płycie fundamentowej domu jednorodzinnego najczęściej stosuje się pręty główne ⌀10-⌀16 mm, z rozstawem typowo 15 cm w obu kierunkach. Konkretne wartości zawsze wynikają z projektu konstruktora — nie z „tradycji budowlanej”.

W typowej praktyce:

• Domy 80-150 m²: pręty główne ⌀12 mm, rozstaw 15 cm, dwie siatki (górna + dolna).
• Domy 150-220 m²: pręty główne ⌀12-⌀14 mm, rozstaw 15 cm, dodatkowe wzmocnienia pod ścianami nośnymi.
• Domy 220+ m² / dwukondygnacyjne / cięższe bryły: pręty ⌀14-⌀16 mm, rozstaw 12-15 cm, dodatkowe siatki w strefach koncentracji obciążeń.
• Płyty pasywne i pod hale: pręty od ⌀16 mm wzwyż, gęstsze rozstawy, czasem dodatkowe rzędy zbrojenia w środnikach.

Strzemiona (jeśli projekt je przewiduje — głównie przy belkach krawędziowych) idą zwykle w średnicach ⌀6-⌀8 mm w rozstawie 30-50 cm.

Kluczowy punkt: te liczby są typowe, ale nie są regułą bez odstępstw. Pod każdym budynkiem konstruktor wykonuje obliczenia statyczne uwzględniając: nośność gruntu (wynik badań geotechnicznych), masę budynku, schemat ścian nośnych, strefę klimatyczną, klasę ekspozycji betonu. Zbrojenie wykonywane „na oko” lub „jak w sąsiednim domu” to ryzyko, na które nie ma zgody.

Otulina, dystanse, łączenie prętów

Otulina to grubość betonu między pręem zbrojeniowym a powierzchnią płyty. Dla płyty fundamentowej w klasie ekspozycji XC2 (kontakt z gruntem o normalnej wilgotności) otulina wynosi minimum 50 mm — typowo 50-75 mm dla dolnego zbrojenia.

Otulina spełnia trzy funkcje: chroni stal przed korozją, zapewnia przyczepność stali do betonu, i odpowiada za ognioodporność. Zbyt mała otulina to korodująca stal w skali 10-20 lat — wówczas płyta zaczyna pękać od środka.

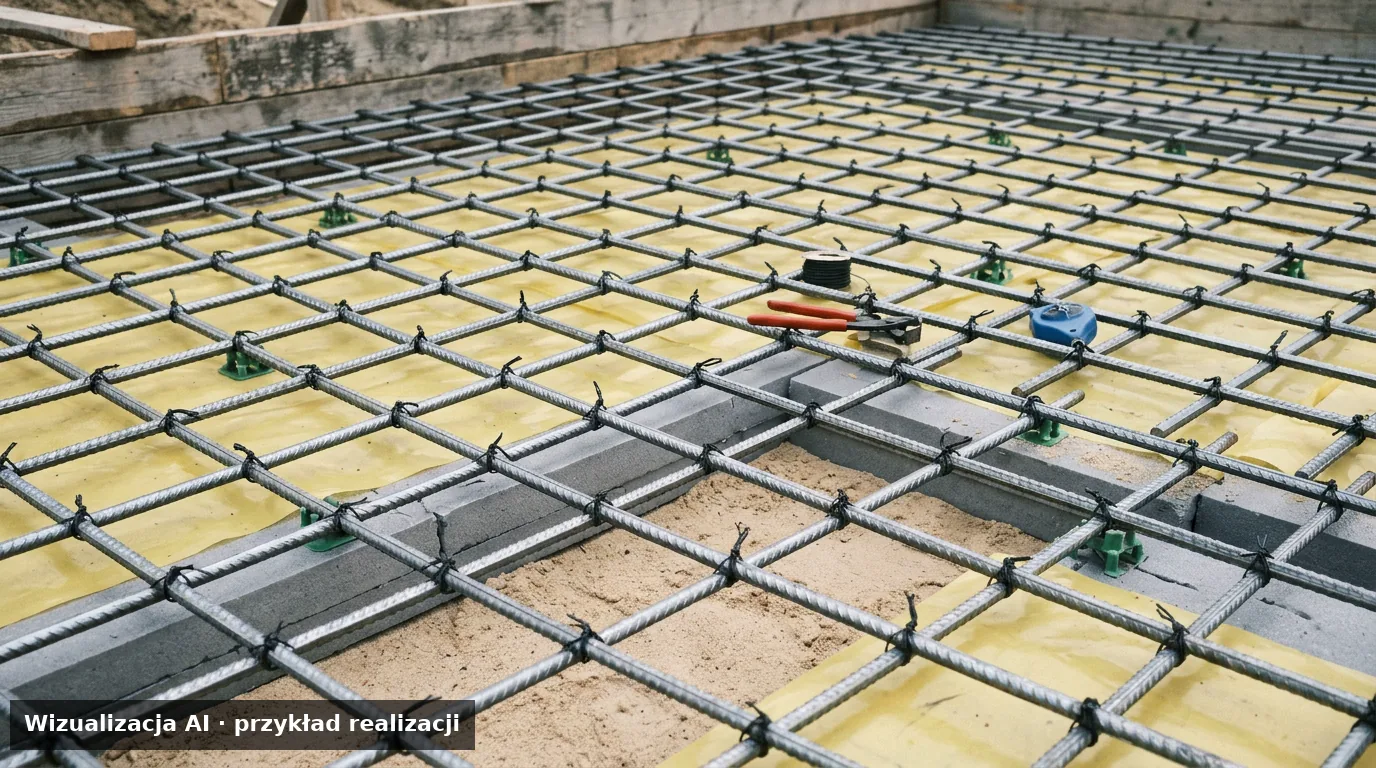

Aby utrzymać prawidłową otulinę, używa się dystansów — plastikowych lub betonowych podstawek pod siatkami zbrojeniowymi. Stosuje się je na całej powierzchni płyty, w gęstym rozstawie, żeby siatka nie ugięła się pod ciężarem własnym i ciężarem ekipy chodzącej po niej w trakcie betonowania.

Łączenie prętów (gdy długość pręta z fabryki nie wystarcza) wykonuje się przez tzw. zakład — pręty kładzie się równolegle na pewnej długości i wiąże drutem. Długość zakładu zależy od klasy betonu, średnicy pręta i strefy płyty (czy to strefa rozciągana, czy ściskana). Typowe wartości: 40-60 średnic pręta dla zbrojenia rozciąganego. Dokładną długość zakładu oblicza się wg PN-EN 1992-1-1, a nie „na oko”.

Co musi być w projekcie zbrojenia

Profesjonalny projekt zbrojenia płyty fundamentowej zawiera:

1. Rzut zbrojenia dolnego i górnego z naniesionymi prętami, ich średnicami, rozstawami, oznaczeniami.
2. Specyfikację stali — klasa, gatunek (np. B500SP), ilości w metrach lub kilogramach na każdy element.
3. Detale w miejscach krytycznych — rogach, pod ścianami nośnymi, w strefach przebić instalacyjnych.
4. Schemat dystansów — jakie, jak gęsto.
5. Schemat otuliny — wymiar, sposób zachowania.
6. Klasę ekspozycji betonu (np. XC2 dla kontaktu z gruntem).
7. Klasę betonu (np. C25/30) i klasę wodoszczelności (np. W8).
8. Obliczenia statyczne — w postaci załącznika lub odrębnego operatu.

Bez tych elementów wykonawca jest zmuszony „domyślać się” — co albo prowadzi do nadmiarowej (drogiej) konstrukcji, albo do niedomiarowej (niebezpiecznej). Dlatego my pracujemy wyłącznie na podstawie kompletnej dokumentacji konstruktora — Twojego lub naszego.

Gotowe siatki czy wiązanie na placu?

To dwa różne podejścia, oba zgodne z normą — różni je technologia montażu i ekonomika.

Siatki fabryczne (zgrzewane): kupowane w hurtowni jako gotowy element, najczęściej w wymiarach 2×6 m lub 2×3 m, z prętami ⌀6-⌀12 mm. Plusy: szybki montaż, powtarzalna jakość zgrzewu, mniej pracy na placu. Minusy: standardowe rozstawy (15 cm), nie zawsze pasują do indywidualnego projektu, kosztują nieco więcej w przeliczeniu na kilogram stali.

Wiązanie na placu (z prętów luzem): stalowe pręty kupowane w 12-metrowych odcinkach, cięte i wiązane drutem na placu zgodnie z rysunkami konstruktora. Plusy: pełna swoboda projektowa, dowolny rozstaw i średnica, możliwość lokalnych wzmocnień. Minusy: dłuższy czas pracy ekipy, większa zależność od jakości wiązania.

Co stosujemy my: typowo zbrojenie dolne i górne wiążemy na placu z prętów luzem — to daje wierność projektowi konstruktora, zwłaszcza w miejscach z dodatkowymi wzmocnieniami. W siatki fabryczne dokładamy dodatkowe wzmocnienia i strzemiona pod ścianami nośnymi i w strefach koncentracji obciążeń. Decyzja zawsze pada w fazie wyceny — z konkretnym kosztem każdej opcji.

Zbrojenie płyty 100, 140 i 220 m² — co się różni?

Wbrew intuicji nie chodzi tylko o powierzchnię. Wraz ze wzrostem domu zmienia się: ciężar bryły, schemat ścian nośnych, schemat działania wiatru, czasem klasa gruntu (większy dom = czasem decyzja o badaniach na większą głębokość).

• Płyta 100 m² pod domem parterowym 80 m². Typowo siatki ⌀12 mm w rozstawie 15 cm, dwukierunkowo, dwie warstwy. Stali idzie ok. 80-110 kg/m².
• Płyta 140 m² pod domem 120 m² z poddaszem użytkowym. Pręty ⌀12-⌀14 mm, dodatkowe wzmocnienia pod ścianą szczytową i ścianami konstrukcyjnymi w środku. Stali ok. 100-130 kg/m².
• Płyta 220 m² pod domem dwukondygnacyjnym 200 m². Pręty ⌀14-⌀16 mm, gęstsze rozstawy w niektórych strefach, więcej dodatkowych wzmocnień. Stali ok. 130-160 kg/m².

Te liczby to ramy orientacyjne — Twoja konkretna wartość zależy od projektu konstruktora. Po analizy projektu i wglądzie w projekt podajemy konkret w wycenie 24-godzinnej.

Pięć częstych błędów wykonawczych — czego unikamy

Po latach na placach budowy i poprawianiu cudzych płyt zebraliśmy listę błędów, które kosztują inwestorów najwięcej. Poniżej, żeby było wiadomo, na co patrzeć.

1. Brak dystansów lub zbyt rzadko ułożone. Siatka opada w trakcie betonowania, otulina spada poniżej minimum, stal koroduje w 10-15 lat. Cofnięcie — niemożliwe bez rozbiórki.
2. Niedopasowane średnice prętów. „Mam ⌀10, dam ⌀10” — kiedy projekt wymaga ⌀12. Niedoszacowana nośność.
3. Zbyt krótki zakład przy łączeniu prętów. Kładzie się 30 cm zamiast 50-60 średnic — pęknięcia w miejscach łączeń, czasem widoczne na powierzchni.
4. Ominięte wzmocnienia w strefach krytycznych. Pod ścianą nośną idzie zwykła siatka, bez dodatkowych prętów — koncentracja naprężeń, mikropęknięcia.
5. Mieszanie klas stali bez wiedzy projektanta. Siatki B500B z wzmocnieniami z innej hutniczej partii — różne charakterystyki sprężystości, niejednolita praca konstrukcji.

U nas każdy etap zbrojenia jest dokumentowany fotograficznie przed betonowaniem. Zdjęcia z atestami stali idą do dokumentacji powykonawczej, którą dostajesz przy odbiorze.

Jak my robimy zbrojenie — etapy

1. Wgląd w projekt konstruktora. Sprawdzamy, czy dokumentacja jest kompletna (rzuty, specyfikacja stali, detale, klasa betonu). Jeśli czegoś brakuje, wskazujemy konstruktorowi — zanim zamówimy stal.
2. Zamówienie stali. Z hurtowni z atestami; w przeliczeniu na metry, średnice, klasy — dokładnie wg projektu, z 5-7% zapasem na cięcie. Atest hutniczy zostaje w dokumentacji.
3. Cięcie i wstępne ułożenie dolnej siatki. Pręty cięte na wymiar, układane na dystansach 50-75 mm nad podsypką (nad warstwą izolacji XPS, jeśli płyta ciepła).

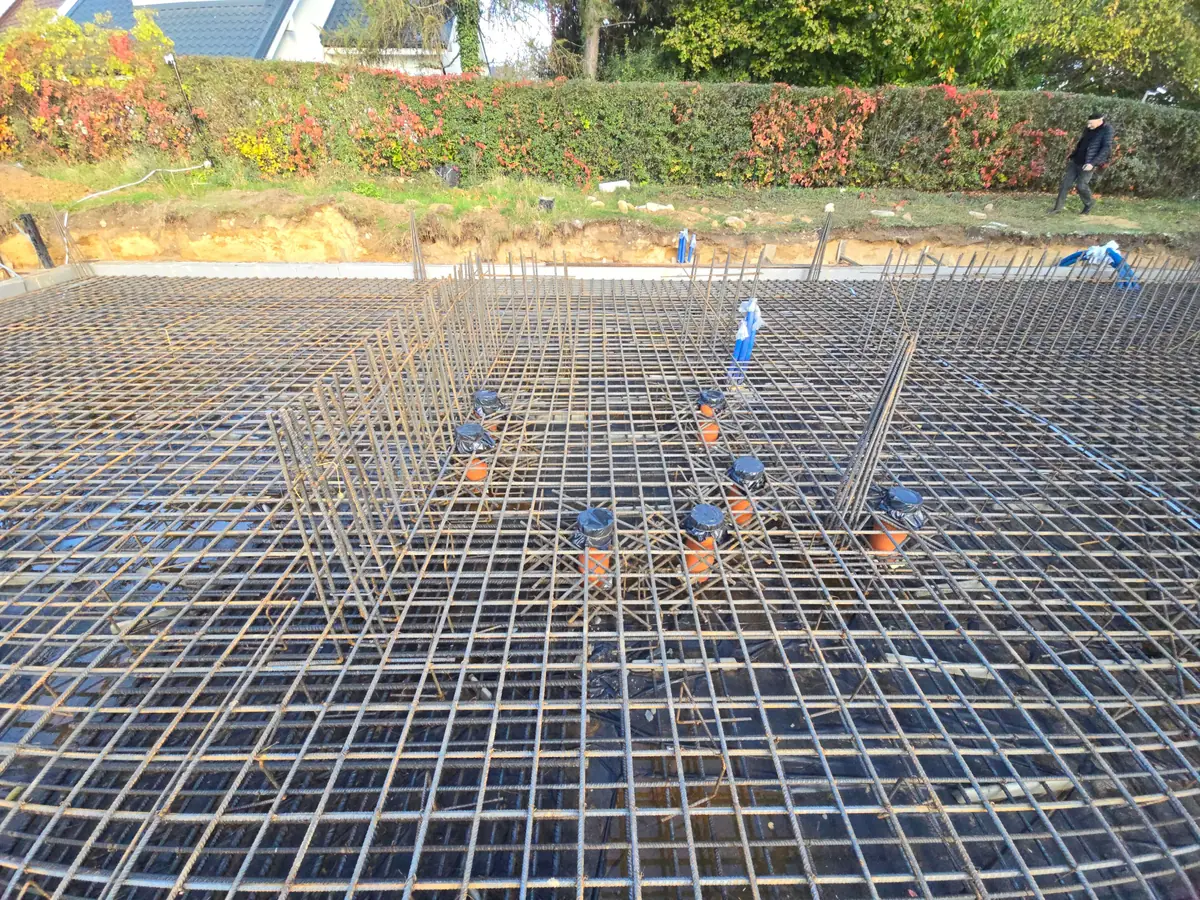

4. Wiązanie dolnej siatki + dodatkowych wzmocnień. Wiązanie drutem stalowym, każde skrzyżowanie. Dodatkowe pręty pod ścianami nośnymi, w narożnikach, wokół przebić instalacyjnych.
5. Ułożenie górnej siatki na dystansach. Dystanse podtrzymują siatkę górną na właściwej wysokości — typowo 50-75 mm pod górną powierzchnią płyty.
6. Kontrola i dokumentacja. Mierzymy otulinę w kilku miejscach, fotografujemy zbrojenie, sprawdzamy zgodność z projektem. Kierownik budowy podpisuje akceptację zbrojenia w dzienniku budowy przed betonowaniem.

Specyfikacja techniczna w skrócie

Najczęstsze pytania

Jakie zbrojenie idzie do płyty fundamentowej? Najczęściej stal żebrowana klasy A-IIIN w gatunku B500SP lub B500B (granica plastyczności 500 MPa, zgodnie z PN-EN 1992-1-1). Średnice prętów głównych: ⌀10-⌀16 mm w zależności od projektu konstruktora — dla typowego domu jednorodzinnego najczęściej ⌀12 mm. Układ: dwukierunkowy, dwie siatki (górna + dolna), wzmocnienia pod ścianami nośnymi i w strefach koncentracji obciążeń.

Co ile pręty zbrojeniowe w płycie fundamentowej? Typowy rozstaw to 15 cm w obu kierunkach — to wartość, która powtarza się w większości projektów domów jednorodzinnych. Konkretny rozstaw zawsze wynika z obliczeń statycznych konstruktora. W strefach krytycznych (pod ścianami nośnymi, narożnikami, wokół przebić) rozstaw bywa zagęszczany do 10-12 cm albo dokładane są dodatkowe pręty.

Czy płyta fundamentowa musi mieć zbrojenie? Tak. Bez zbrojenia mówimy o grubej posadzce, nie o płycie fundamentowej w rozumieniu technicznym. Beton bez zbrojenia nie znosi sił rozciągających, które pojawiają się od obciążeń budynku i zmian temperatury — pęka i osiada nierównomiernie. Norma PN-EN 1992-1-1 (Eurokod 2) wymaga, żeby do konstrukcji żelbetowych stosować wyłącznie stal żebrowaną o określonych parametrach. Każda płyta fundamentowa pod budynek mieszkalny musi mieć projekt konstruktora określający schemat zbrojenia.

Ile zakładu na łączenie zbrojenia? Typowo 40-60 średnic pręta — czyli przy ⌀12 mm pręty kładziemy obok siebie na długości 50-70 cm i wiążemy drutem. Dokładną długość zakładu oblicza się wg PN-EN 1992-1-1, biorąc pod uwagę klasę betonu, klasę stali, strefę pracy pręta (rozciąganie/ściskanie) i warunki przyczepności. „60 średnic” to bezpieczna wartość dla większości domów jednorodzinnych.

Czy stosujecie gotowe siatki, czy wiążecie na placu? Najczęściej wiążemy na placu z prętów luzem — to daje 100% zgodności z projektem konstruktora, zwłaszcza w domach z dodatkowymi wzmocnieniami pod ścianami nośnymi. Siatki fabryczne stosujemy jako dodatkowe wzmocnienia tam, gdzie projekt to przewiduje. Decyzję podajemy w wycenie z konkretnym kosztem obu opcji — to inwestor wybiera.
